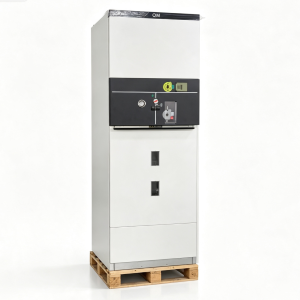

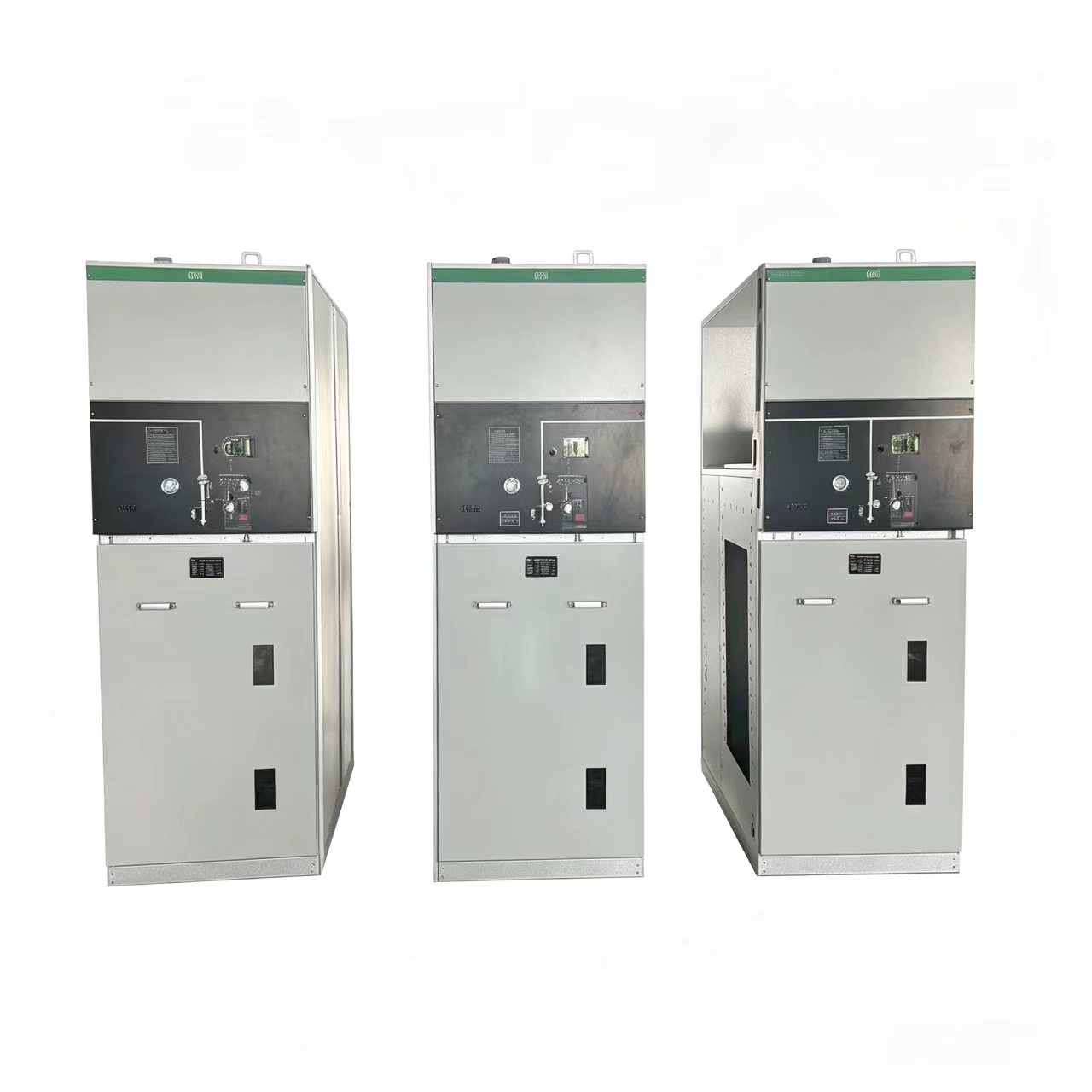

المفاتيح الكهربائية المعزولة بالغاز شبه المعزولة 24 كيلو فولت (GIS)

إن مجموعة المفاتيح الكهربائية شبه المعزولة TaiLi Electric 24kV (المشار إليها فيما يلي باسم "مجموعة المفاتيح الكهربائية هذه") عبارة عن مجموعة مفاتيح كهربائية مدمجة ومعزولة بـ SF₆ ومغلقة بالمعدن مصممة لأنظمة توزيع الطاقة ذات الجهد المتوسط ​​24kV. تم تصنيف مجموعة المفاتيح الكهربائية هذه بـ 24 كيلو فولت، و630 أمبير، و50/60 هرتز، وهي

تم تصنيعها وفقًا لمعايير GB وIEC الصارمة. هذه المفاتيح الكهربائية مناسبة للوحدات الرئيسية الحلقية، والمحطات الفرعية الثانوية، والمرافق الصناعية، والمباني التجارية، ومشاريع الطاقة المتجددة.

الميزات الرئيسية

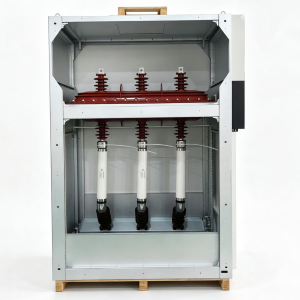

• خزان من الفولاذ المقاوم للصدأ محكم الغلق بالكامل - تشتمل مجموعة المفاتيح الكهربائية شبه المعزولة بقدرة 24 كيلو فولت من TaiLi Electric على خزان من الفولاذ المقاوم للصدأ محكم الغلق تمامًا ومصنوع من صفائح من الفولاذ المقاوم للصدأ بسُمك 3-5 مم، ملحومة بآلات لحام آلية لضمان الحد الأدنى من التشوه وضيق ممتاز للغاز. يتم وضع جميع الأجزاء الحية وأجهزة التبديل الخاصة بمجموعة المفاتيح الكهربائية شبه المعزولة TaiLi Electric 24kV داخل هذا الخزان، المملوء بغاز SF₆ باعتباره وسطًا عازلًا ومخمدًا للقوس الكهربائي. يضمن هذا التصميم بقاء مجموعة المفاتيح الكهربائية شبه المعزولة بقدرة 24 كيلو فولت من TaiLi Electric غير متأثرة بالظروف البيئية الخارجية مثل الرطوبة والغبار والتلوث.
• مستوى حماية عالٍ - يحقق الخزان المغلق لمجموعة المفاتيح الكهربائية شبه المعزولة بقدرة 24 كيلو فولت من TaiLi Electric تصنيف حماية IP67، مما يسمح لمجموعة المفاتيح الكهربائية هذه بالعمل بشكل موثوق حتى في ظل ظروف الغمر المؤقت في الماء. تم تصنيف الغلاف الخارجي لمجموعة المفاتيح الكهربائية شبه المعزولة TaiLi Electric 24kV بتصنيف IP4X.
• مفتاح فصل الحمل ثلاثي المواضع - تم تجهيز مجموعة المفاتيح الكهربائية شبه المعزولة بقدرة 24 كيلو فولت من TaiLi Electric بمفتاح فصل الحمل ثلاثي المواضع (مغلق/مفتوح/مؤرض) ملحوم داخل خزان الفولاذ المقاوم للصدأ المملوء بـ SF₆. تتميز آلية التبديل لمجموعة المفاتيح الكهربائية شبه المعزولة TaiLi Electric 24kV بمواد مقاومة للتآكل ومحامل ذاتية التشحيم، مما يضمن جهد تشغيل منخفض وموثوقية عالية وعمر خدمة ممتد.
• التصميم المعياري والقابل للتوسيع - تتبنى مجموعة المفاتيح الكهربائية شبه المعزولة بقدرة 24 كيلو فولت من TaiLi Electric تكوين وحدة معيارية يسمح بالتركيب المرن والتوسع دون الحاجة إلى التعامل مع الغاز أثناء التجميع. تتوفر مجموعة المفاتيح الكهربائية شبه المعزولة بقدرة 24 كيلو فولت من TaiLi Electric في كل من التكوينات الثابتة والقابلة للتوسيع، وتستوعب متطلبات المحطات الفرعية المختلفة لحلول المفاتيح الكهربائية المدمجة.
• التشابك الميكانيكي الشامل - تتميز مجموعة المفاتيح الكهربائية شبه المعزولة بقدرة 24 كيلو فولت من TaiLi Electric بنظام تشابك ميكانيكي كامل خماسي الوقاية يمنع الأخطاء التشغيلية ويضمن سلامة الأفراد.
• جاهز ذكي - يمكن تجهيز مجموعة المفاتيح الكهربائية شبه المعزولة بقدرة 24 كيلو فولت من TaiLi Electric بآليات آلية، ومحولات جهد، ووحدات طرفية لأتمتة التوزيع لتمكين قدرات المراقبة والتحكم عن بعد.

المواصفات الفنية

التطبيقات

تُستخدم مجموعة المفاتيح الكهربائية شبه المعزولة TaiLi Electric 24kV على نطاق واسع في قطاعات متعددة من صناعة الطاقة:

• الوحدات الحلقية الرئيسية – كمكون أساسي في الشبكات الحلقية 24 كيلو فولت لتوزيع الطاقة في المناطق الحضرية والريفية.
• المحطات الفرعية الثانوية - للحصول على حلول المفاتيح الكهربائية المدمجة التي لا تحتاج إلى صيانة في المحطات الفرعية الصغيرة والمتوسطة الحجم.
• المنشآت الصناعية – توزيع الطاقة في المصانع والمناجم ومصانع التصنيع.
• المباني التجارية – لمراكز التسوق والمستشفيات والأماكن الرياضية والمباني الشاهقة.
• البنية التحتية – المطارات وأنظمة المترو والسكك الحديدية والأنفاق.
• الطاقة المتجددة – مزارع الرياح والمحطات الكهروضوئية.
• محطات فرعية مثبتة على منصات وتحت الأرض - مناسبة للمرفقات الخارجية أو المنشآت شبه الأرضية.

التعليمات

Q1: ما هو معدل تسرب غاز SF₆ النموذجي لهذه المفاتيح الكهربائية؟

ج: إن معدل التسرب السنوي SF₆ لمجموعة المفاتيح الكهربائية شبه المعزولة TaiLi Electric 24kV هو ≥0.1%. يتم لحام الخزان المغلق بواسطة آلات لحام آلية لضمان إحكام ممتاز للغاز، ويضمن التصميم عدم التسرب لأكثر من 30 عامًا.

س2: ماذا أفعل إذا انخفض ضغط SF₆ أو تم اكتشاف تسرب للغاز؟

ج: إذا أشار جهاز مراقبة كثافة SF₆ إلى انخفاض الضغط أو إطلاق إنذار، فأوقف التشغيل على الفور، وحدد مصدر التسرب، وأصلح نقطة التسرب، وأعد ملء مجموعة المفاتيح الكهربائية بغاز SF₆ إلى الضغط المحدد. يوصى بإجراء عمليات فحص منتظمة لمقياس ضغط الغاز ومرحل الكثافة.

س 3: هل تتطلب مجموعة المفاتيح الكهربائية هذه صيانة دورية؟

ج: لا، لقد تم تصميم مجموعة المفاتيح الكهربائية شبه المعزولة TaiLi Electric 24kV كمنتج لا يحتاج إلى صيانة. يمنع الخزان المصنوع من الفولاذ المقاوم للصدأ والمغلق بالكامل الاتصال بين الغاز العازل والبيئة الخارجية، مما يلغي الحاجة إلى إجراء عمليات فحص دورية أو أخذ عينات من الغاز أو التجديد طوال فترة خدمة المنتج.
