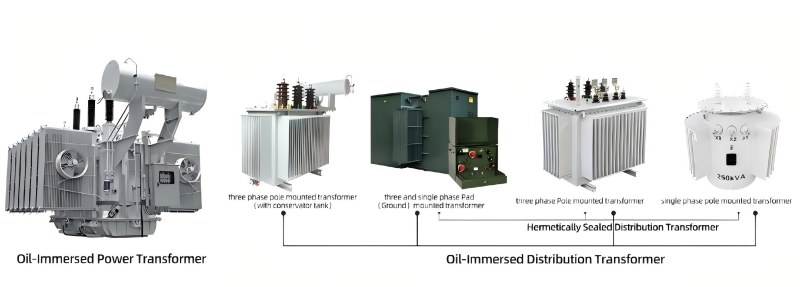

محول من النوع المغمور بالزيت

TAILI هي شركة مصنعة وموردة للمحولات من النوع المغمور بالزيت. منتجاتنا هيمحولات الطاقةحيث يتم غمر قلب الحديد واللفات (الملفات) بالكامل في زيت عازل مُصمم خصيصًا (زيت المحولات)، حيث يعمل الزيت كوسيلة العزل والتبريد الرئيسية.

المكونات الهيكلية الرئيسية:

1. جسم المحول

النواة: مسار مغناطيسي يتكون من تكديس صفائح فولاذ السيليكون، مؤرضة.

اللف: ملفات الجهد العالي والمنخفض مصنوعة من أسلاك النحاس أو الألومنيوم، وهي المكون الأساسي لتوليد التحويل الكهرومغناطيسي.

2. خزان الزيت والزيت العازل

خزان الزيت: ملحوم بألواح فولاذية، قادر على حمل جسم المحول والزيت العازل، ويتطلب الختم.

الزيت العازل: عادة الزيوت المعدنية. يوفر وظائف العزل وتبديد الحرارة وإطفاء القوس.

3. نظام التبريد

بالاعتماد على الحمل الحراري الطبيعي للزيت أو الدوران القسري، يتم نقل الحرارة من الداخل إلى أجهزة تبديد الحرارة في خزان الزيت.

طرق التبريد الشائعة:

· ONAN (التبريد الذاتي المغمور بالزيت): تبديد الحرارة من خلال الحمل الطبيعي للزيت والهواء (جدران الصندوق أو زعانف تبديد الحرارة). مناسبة للمحولات الصغيرة والمتوسطة الحجم.

· ONAF (تبريد الهواء بالزيت): تركيب مراوح على أجهزة تبديد الحرارة لإجبار تبريد الهواء. يزيد من القدرة.

· OFAF (تبريد هواء الزيت القوي): استخدم مضخات الزيت لإجبار دوران الزيت وتعزيز تبريد الهواء القسري. تستخدم للمحولات الكبيرة.

· OFWF (تبريد الماء بالزيت القوي): استخدم مضخات الزيت لفرض دوران الزيت وتبريد الزيت الساخن من خلال مبردات الماء. المحولات المزورة أو المناطق ذات إمدادات المياه الكافية.

4. نظام الحماية والمراقبة:

· خزان الزيت (وسادة الزيت): يضبط حجم الزيت حسب التغيرات في درجات الحرارة، ويقلل مساحة التلامس بين الزيت والهواء، ويؤخر شيخوخة الزيت.

· الممتص (المتنفس): يحتوي على هلام السيليكا، الذي يمتص الرطوبة من الهواء الداخل إلى خزان الزيت.

· مرحل الغاز (gas relay): يتم تركيبه على ماسورة الزيت، عند حدوث عطل بسيط داخليا أو عطل شديد يؤدي إلى زيادة تدفق الزيت، فإنه يرسل إشارة أو تعثر. أهم الحماية غير الكهربائية.

· الأنبوب المقاوم للانفجار (صمام تخفيف الضغط): عندما يرتفع الضغط الداخلي بشكل حاد، ينكسر الغشاء المضاد للانفجار أو يفتح الصمام لتحرير الضغط، مما يمنع خزان الزيت من الانفجار.

· ميزان الحرارة: يراقب درجة حرارة الزيت العلوية.

· مؤشر مستوى الزيت: يشير إلى مستوى الزيت في خزان الزيت.

بالمقارنة مع المحولات من النوع الجاف، فإن مزايا المحولات المغمورة بالزيت هي:

1. سعة أكبر ومستوى جهد أعلى

2. كفاءة عالية في تبديد الحرارة وقدرة زائدة قوية

3. عمر عزل طويل وموثوقية عالية

4. الأداء الاقتصادي الجيد

5. مستوى ضوضاء أقل نسبيًا

6. تكنولوجيا الصيانة الناضجة

متى تختار المحول المغمور بالزيت؟

1. مستوى الجهد العالي (فوق 35 كيلو فولت).

2. متطلبات السعة الكبيرة (أكثر من 2000 كيلو فولت أمبير).

3. مثبتة في الهواء الطلق أو مستقلةالمحطات الفرعية، مع ظروف عزل جيدة للحريق.

4. حساسة لتكلفة الاستثمار الأولية، ولديها إمكانيات تشغيل وصيانة كافية.

5. سيناريوهات خارجية مع متطلبات صارمة لضوضاء التشغيل.
