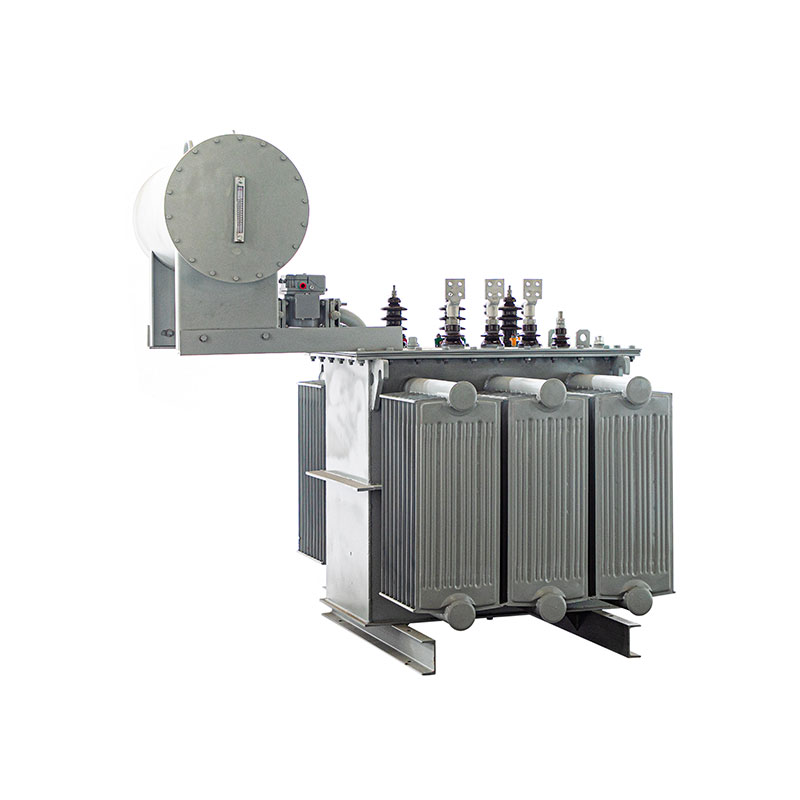

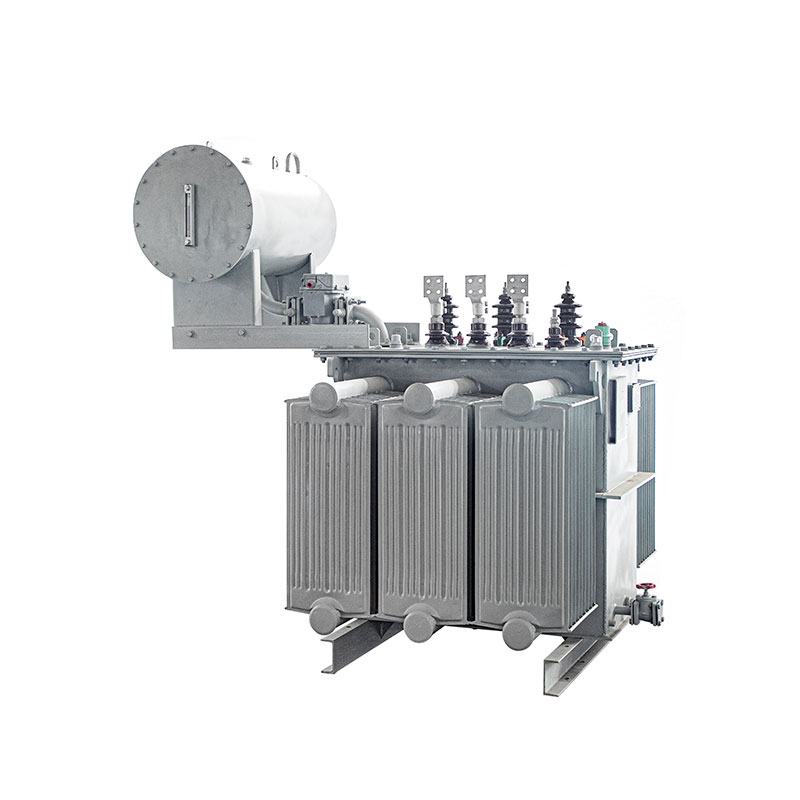

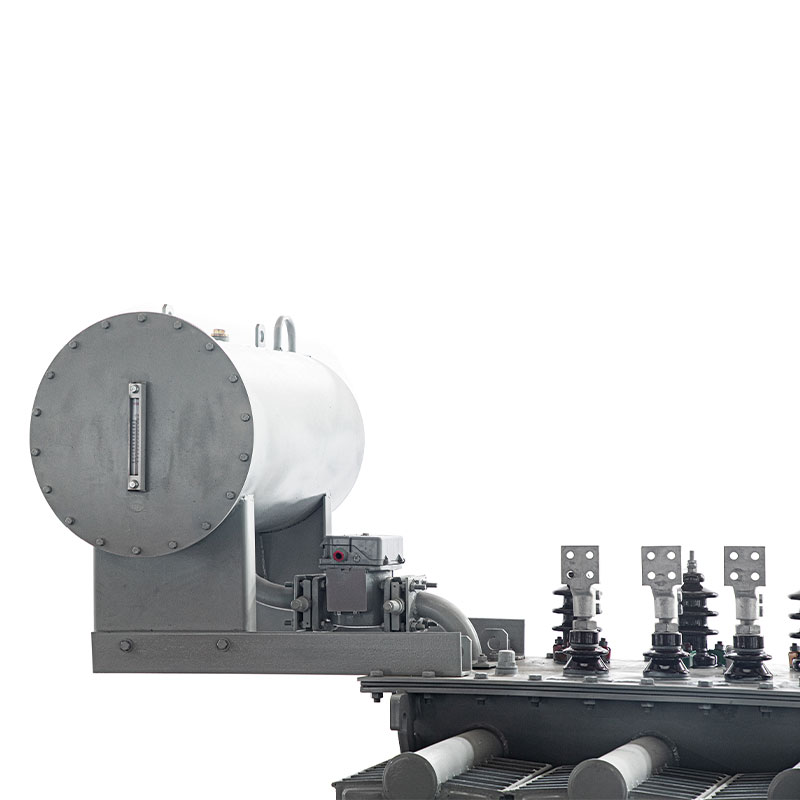

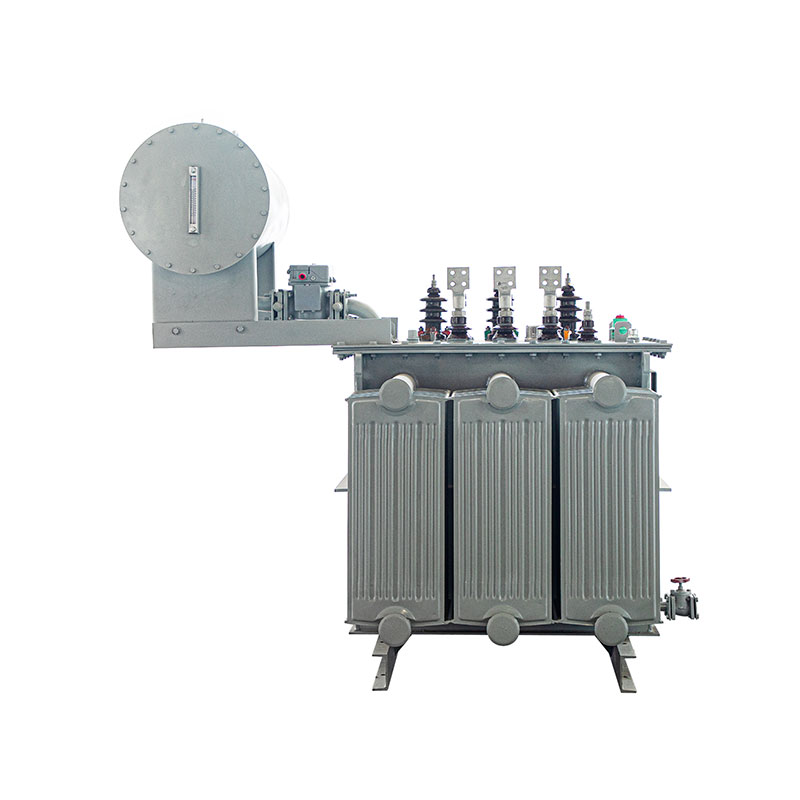

محول طاقة من النوع المغمور بالزيت ثلاثي الطور

إذا كنت تبحث عن مورد موثوق به لمحولات الطاقة من النوع المغمور بالزيت ثلاثي الطور، وترغب في تطوير تعاون طويل الأمد، فيرجى اختيار TAILI، حيث إن لدينا خبرة غنية ويمكننا تقديم منتجات متقدمة مع خدمات شاملة.

المواصفات القياسية

1. المواصفات المطبقة: IEC 60076 / IEEE

2. القدرة المقدرة: ما يصل إلى 3150 كيلو فولت أمبير

3. الجهد الأساسي: يصل إلى 66 كيلو فولت

4. الجهد الثانوي: 0.4/6.3/10.5/35kV أو حسب الطلب

5، مواد اللف: النحاس / الألومنيوم

6. ارتفاع درجة الحرارة: 65 درجة مئوية

7. طريقة التبريد: ONAN/ONAF

8. التردد: 50 هرتز/60 هرتز

9. جهد الصنابير: ±2x2.5% / ±3x2.5% / ±8x1.5% أو حسب الطلب

10. مجموعة المتجهات: Yd11 / YNd11 / Dyn11 / YN

فيديو

يرجى تقديم المعلومات التالية، وسنكون قادرين على تقديم خدمات أفضل.

تعد صيانة محولات الطاقة من النوع المغمور بالزيت ثلاثية الطور مهمة منهجية تهدف إلى ضمان الأمان والموثوقية و التشغيل الفعال للمحولات وإطالة عمر الخدمة.

التفتيش والمراقبة اليومية

1. فحص مستوى الزيت

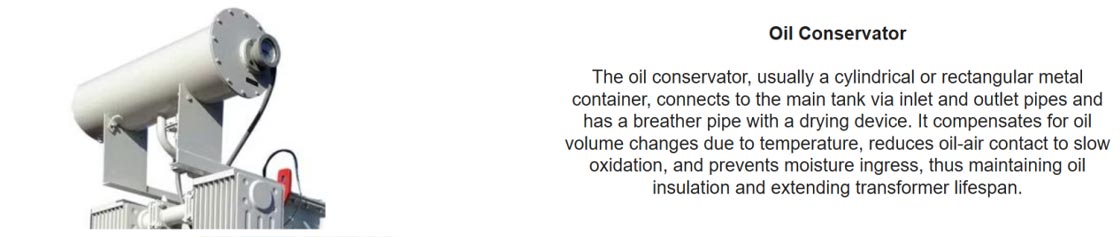

تحقق مما إذا كان مستوى الزيت في جسم المحول وخزان الزيت (خزان الزيت) ضمن المعيار نطاق مقياس درجة الحرارة.

التشوهات والتعامل معها:

مستوى الزيت الزائد: قد يكون ذلك بسبب الأعطال الداخلية التي تولد الغاز أو ارتفاع درجة حرارة البيئة المسببة للنفط التوسع. تحقق مما إذا كان جهاز التنفس مسدودًا وقم بتحليل السبب.

مستوى الزيت غير كافي: قد يكون سبب ذلك تسرب الزيت أو أخطاء داخلية غير طبيعية. تحديد موقع على الفور و معالجة نقطة التسرب، وتجديد الزيت العازل المؤهل من نفس العلامة التجارية والطراز على الفور.

2. فحص درجة حرارة الزيت

راقب مؤشر درجة الحرارة وتحقق مما إذا كانت درجة حرارة الزيت العلوية طبيعية (لا تتجاوز بشكل عام 85 درجة مئوية)، ومقارنتها ببيانات التشغيل التاريخية.

التشوهات والتعامل: إذا ارتفعت درجة حرارة الزيت بشكل غير طبيعي، فقد يكون ذلك بسبب الحمل الزائد لجهاز التبريد الفشل، أو ارتفاع درجة الحرارة الداخلية (مثل ضعف الاتصال بالقلب الحديدي، أو الملف، أو مبدل الصنبور)، وما إلى ذلك. يجب أن يكون السبب تم تحديدها ومعالجتها على الفور.

3. فحص تسرب الزيت

قم بفحص جميع الأسطح المانعة للتسرب واللحامات والبطانات والصمامات ومرحلات الغاز والأجزاء الأخرى من المحول بعناية أي آثار لتسرب الزيت.

العلاج: في حالة اكتشاف تسرب يجب التعامل معه على الفور. يمكن حل التسرب الطفيف عن طريق التشديد البراغي. يتطلب تسرب الزيت الشديد انقطاع التيار الكهربائي لاستبدال مكونات الختم أو اللحام.

4. لون الزيت العازل وحالته

راقب لون الزيت من خلال مقياس مستوى الزيت.

عادي: شفاف، أصفر فاتح.

غير طبيعي: إذا أصبح اللون أغمق أو أسود، فقد يشير إلى تلف الزيت أو عيوب داخلية مثل الأقواس أو ارتفاع درجة الحرارة.

5. فحص الصوت (الضوضاء).

المحتوى: عندما يعمل المحول بشكل طبيعي، فإنه يصدر صوتًا كهرومغناطيسيًا موحدًا "طنينًا".

التشوهات والتعامل معها:

صوت متزايد وموحد: قد يشير ذلك إلى الحمل الزائد أو الجهد الزائد.

أصوات طقطقة أو فرقعة غير متساوية: يوجد تفريغ موضعي أو انهيار في العزل بالداخل.

صوت صاخب غير متساوي: قد يكون هذا بسبب السحابات الأساسية الحديدية.

إذا تم اكتشاف أصوات غير طبيعية، فيجب إجراء مراقبة معززة. وفي حالة الضرورة يجب قطع التيار الكهربائي قبالة للتفتيش.

6. فحص البطانات

تحقق مما إذا كانت أسطح البطانات ذات الجهد العالي والمنخفض نظيفة، وابحث عن أي شقوق أو أضرار أو علامات التفريغ.

العلاج: إذا كانت الأسطح متسخة فيجب تنظيفها. إذا كانت هناك شقوق أو إفرازات شديدة، فإن البطانات تحتاج إلى استبدال.

7. فحص جهاز التنفس (ممتص الرطوبة).

المحتوى: تحقق من لون هلام السيليكا. هلام السيليكا الجاف لونه أزرق، ويتحول إلى اللون الوردي عندما يتشبع بالرطوبة.

الإجراء: عندما يتحول أكثر من ثلثي هلام السيليكا إلى اللون الوردي، يجب استبداله. إذا كان هناك زيت في كوب الزيت، تحقق مما إذا كان مستوى الزيت طبيعيًا.

8. فحص نظام التبريد

المحتوى: بالنسبة للمحولات المبردة بالهواء، تحقق مما إذا كانت المراوح تعمل بشكل طبيعي؛ للتبريد بالزيت/التبريد بالماء المحولات، والتحقق من ظروف عمل مضخات الزيت، ومضخات المياه، والمراوح، وعن أي تسرب في المبردات.

المعالجة: قم بمعالجة أي أخطاء على الفور لضمان تبديد الحرارة بشكل مناسب.

9. فحص مرحل الغاز

تحقق مما إذا كان هناك أي تراكم للغاز داخل المرحل وما إذا كانت نافذة المراقبة واضحة.

العلاج: إذا كان هناك كمية قليلة من الغازات فيجب تسجيلها وأخذ عينات منها لتحليلها؛ إذا كانت كمية الغاز إذا كان كبيرًا، فسيصدر المرحل إشارة أو رحلة، ويلزم التعامل معه على الفور.

10. فحص جهاز التأريض

تحقق مما إذا كان الهيكل وسلك التأريض ذو النقطة المحايدة متصلين بشكل آمن وخاليين من الصدأ.
