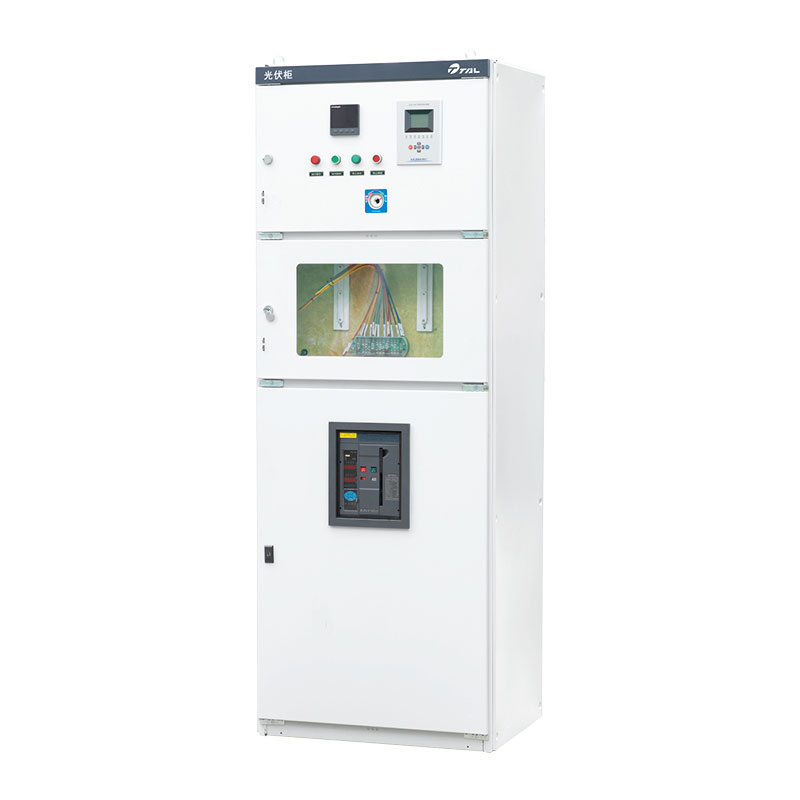

خزانة الجهد المنخفض المتصلة بالشبكة الكهروضوئية

تقوم خزانة الجهد المنخفض المتصلة بالشبكة الكهروضوئية المقدمة من مصنع Taili بجمع مخرجات الطاقة الكهربائية بواسطة العاكس الكهروضوئي وتكون مسؤولة عن نقلها بأمان إلى الأحمال وشبكة الطاقة. وفي الوقت نفسه، تتمتع بوظائف الحماية والمراقبة والجدولة الشاملة.

الوظائف الرئيسية

إن خزانة الجهد المنخفض المتصلة بالشبكة الكهروضوئية ليست بأي حال من الأحوال "صندوق اتصال" بسيط. يقوم بتنفيذ الوظائف الرئيسية التالية:

1. جمع الطاقة وتوزيعها

· التجميع: قم بدمج مخرجات التيار المتردد من محولات الطاقة الكهروضوئية المتعددة في واحد أو عدة محولات رئيسية الدوائر لتعزيز كفاءة الإرسال.

· التوزيع: تخصيص الطاقة المجمعة بشكل معقول للأحمال المحلية (للاستخدام الخاص للمستخدمين) ونقلها الطاقة المتبقية للشبكة.

2. نقطة اتصال الشبكة

· هذه هي النقطة القانونية الفاصلة بين النظام الكهروضوئي والشبكة. عادة ما تتطلب شركات الشبكة القياس والمراقبة في هذه المرحلة للتأكد من أن النظام الكهروضوئي ليس له آثار سلبية على الشبكة.

3. وظائف الحماية الشاملة

· الحماية من الحمل الزائد وقصر الدائرة: استخدم قواطع الدائرة لمنع التيار الزائد من إتلاف المعدات أو التسبب في الحرائق.

· الحماية ضد التيار العكسي (حسب الحاجة): عندما يتجاوز توليد الطاقة استهلاك الكهرباء الحمل، منع تغذية الطاقة مرة أخرى إلى محول المستوى العلوي (يحظر ذلك في بعض التطبيقات).

· الحماية من التأثير المضاد للجزيرة: هذه هي وظيفة السلامة الأساسية للنظام المتصل بالشبكة. عندما تكون الشبكة إذا تم إيقاف تشغيله، فمن الضروري فصل النظام الكهروضوئي بسرعة عن الشبكة لمنع الطاقة الكهروضوئية من نقل الطاقة إلى خطوط انقطاع التيار الكهربائي، مما يعرض سلامة موظفي صيانة شبكة الكهرباء للخطر. على الرغم من أن العاكس نفسه لديه هذه الوظيفة، إلا أن خزانة التوزيع تستخدم عادةً كحماية احتياطية.

· زيادة / انخفاض الجهد، زيادة / انخفاض حماية التردد: مراقبة معلمات الشبكة. بمجرد اكتشاف حالة شاذة، تصرف على الفور لحماية المعدات والشبكة.

· الحماية من زيادة التيار: منع صدمات الجهد الزائد مثل ضربات البرق من إتلاف المحولات باهظة الثمن وغيرها المعدات.

4. الرصد والقياس

· العدادات الذكية: تركيب عدادات ثنائية الاتجاه لقياس الطاقة المولدة من الخلايا الكهروضوئية بدقة يتم تغذيتها في الشبكة، والطاقة المستمدة من الشبكة. هذه هي أسس تسوية فاتورة الكهرباء.

· أجهزة المراقبة: مراقبة المعلمات مثل الجهد والتيار والطاقة وتوليد الطاقة وعامل الطاقة بشكل حقيقي الوقت من خلال محولات التيار/الجهد، وعدادات الطاقة، وما إلى ذلك.

5. التبديل والتحكم

· توفير مفاتيح الفصل والموصلات وغيرها لتسهيل التوصيل والفصل اليدوي أو الآلي العمليات، وتسهيل صيانة المعدات وإصلاحها.

يرجى تقديم المعلومات التالية، وسنكون قادرين على تقديم خدمات أفضل.

من أجل تسهيل التواصل بشكل أفضل والطلب الدقيق، يرجى تزويدنا بالرسم التخطيطي المكون من سطر واحد النظام الكهروضوئي الخاص بك.
